Czym są wyładowania niezupełne?
Wyładowania niezupełne (PD – Partial Discharge) to lokalne wyładowania elektryczne, które nie obejmują całkowicie izolacji między przewodnikami. Powstają w miejscach osłabienia izolacji, przy ostrych krawędziach elementów przewodzących, w pęcherzach powietrza, na zabrudzeniach lub w wyniku starzenia materiału.
Jednym z najczęstszych typów jest wyładowanie koronowe, pojawiające się w silnym polu elektrycznym wokół przewodników wysokiego napięcia.
Choć początkowo zjawisko może wydawać się niegroźne, w dłuższej perspektywie prowadzi do:
- degradacji izolacji,
- wzrostu strat energii,
- ryzyka przebicia,
- awarii urządzeń,
- zagrożenia pożarowego.
Najnowszy przypadek – skuteczna identyfikacja wyładowania koronowego

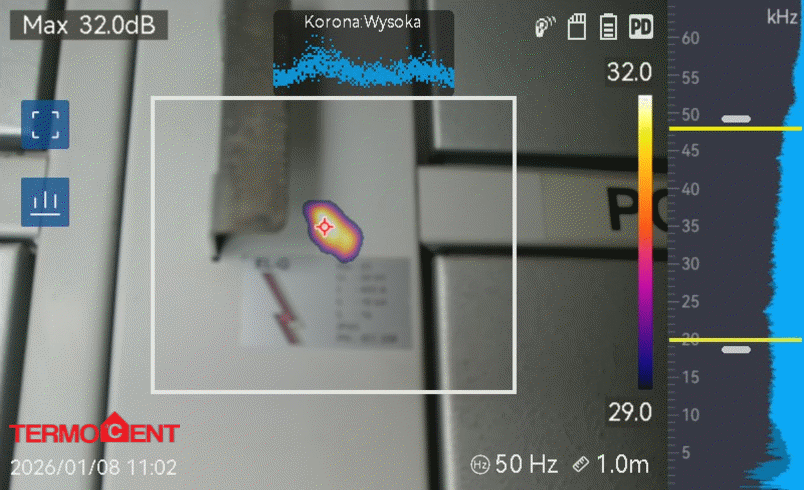

Podczas ostatnich pomiarów wykonanych kamerą akustyczną Hikmicro AI76 zarejestrowano wyładowanie niezupełne o charakterze koronowym (Corona 100%) obserwując sufit i fale odbijające się od jego powierzchni.

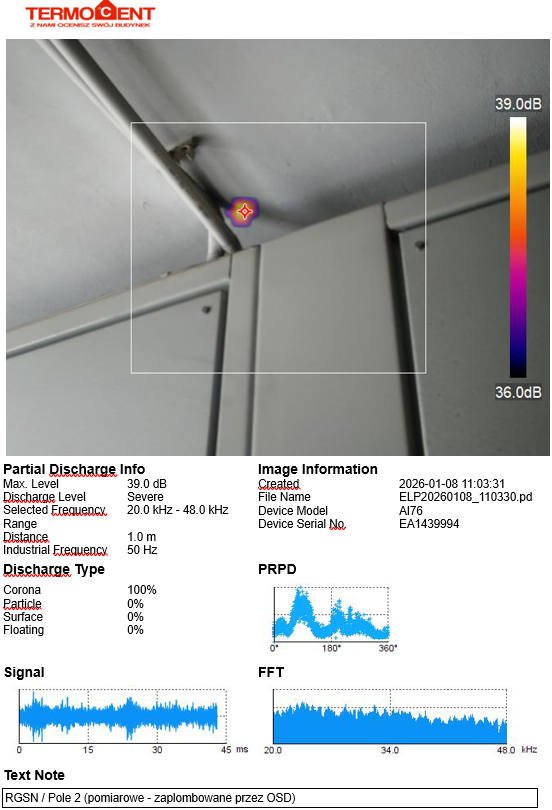

Dane z raportu pomiarowego:
- Poziom maksymalny: 39,0 dB
- Klasyfikacja: Severe (poważne)
- Zakres częstotliwości: 20–48 kHz
- Odległość pomiaru: 1,0 m
- Model urządzenia: AI76
- Typ wyładowania: Korona – 100%
Wykres pokazuje rozkład wyładowań względem kąta fazowego napięcia 50 Hz (0°–360°).
Wykres pokazuje amplitudę sygnału ultradźwiękowego w czasie (0–45 ms).
Wykres pokazuje rozkład energii sygnału w paśmie 20–48 kHz.
Zjawisko zostało jednoznacznie sklasyfikowane przez algorytm analizy PRPD jako wyładowanie koronowe, bez udziału wyładowań powierzchniowych czy cząstek swobodnych.
Co istotne – pomiar wykonano bez ingerencji w instalację (element zaplombowany przez OSD). Diagnostyka była całkowicie bezinwazyjna. Badanie wykonano na falach odbitych od sufitu nad wadliwym urządzeniem.
Dlaczego kamera akustyczna wykrywa wyładowania?
Wyładowaniom niezupełnym towarzyszy emisja fal ultradźwiękowych (najczęściej 20–60 kHz), niesłyszalnych dla człowieka. Kamera akustyczna:

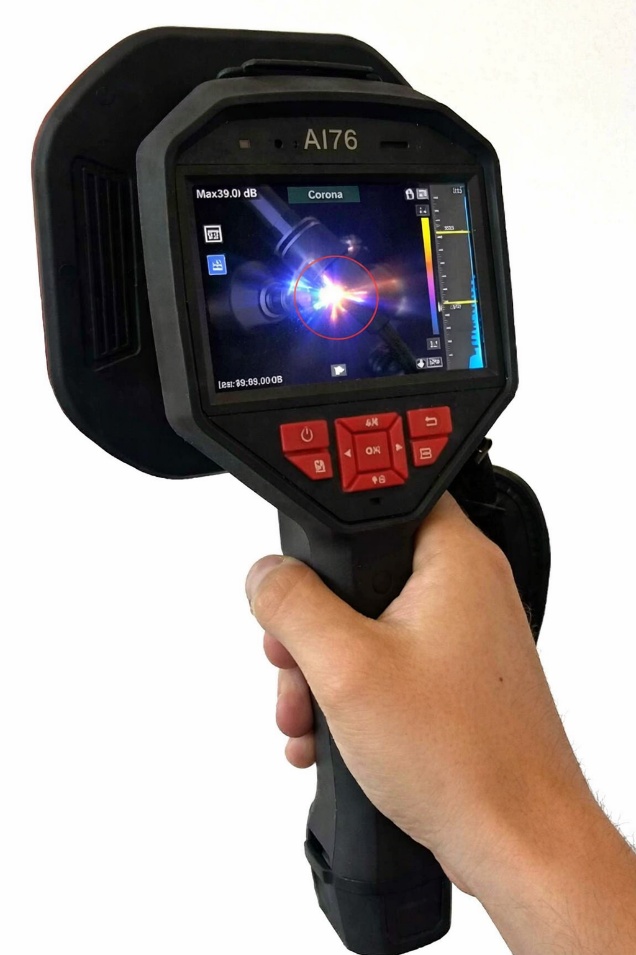

- wykorzystuje matrycę mikrofonów MEMS (w AI76 – 136 mikrofonów),
- przetwarza sygnał w czasie rzeczywistym,
- nakłada mapę akustyczną na obraz wizyjny,
- umożliwia klasyfikację typu wyładowania (PRPD, FFT).
W przeciwieństwie do klasycznych detektorów ultradźwiękowych punktowych oraz inspekcji wymagających wyłączenia napięcia, kamera pozwala na szybką lokalizację źródła w warunkach pracy instalacji.
Dlaczego to ważne?
Wykryte wyładowanie zostało sklasyfikowane jako Poważne (Severe), co oznacza:
- przyspieszoną degradację izolacji,
- podwyższone ryzyko awarii,
- możliwość przejścia w wyładowanie łukowe,
- potencjalne przestoje produkcji.
W przypadku obiektów przemysłowych oznacza to realne ryzyko:
- kosztownych przestojów,
- uszkodzeń transformatorów i rozdzielnic,
- odpowiedzialności za przerwy w dostawie energii.
Doświadczenie TERMOCENT – rozwój technologiczny
Obecnie, dzięki technologii obrazowania ultradźwiękowego:
- identyfikujemy dokładne miejsce emisji w miarę dostępu do urządzenia,
- dokumentujemy poziom zagrożenia,
- klasyfikujemy typ wyładowania,
- możemy monitorować postęp degradacji w czasie.
To znacząco zwiększa precyzję i wartość diagnostyczną usługi.
Kiedy warto wykonać badanie wyładowań niezupełnych?
Badania zalecane są szczególnie w przypadku:
- rozdzielnic WN i SN,
- stacji transformatorowych,
- linii kablowych i napowietrznych,
- pól pomiarowych,
- instalacji pracujących w warunkach podwyższonej wilgotności lub zapylenia,
- obiektów przemysłowych o wysokiej ciągłości produkcji.
Zalety diagnostyki akustycznej wyładowań
✔ Bezinwazyjna metoda
✔ Brak konieczności wyłączania instalacji
✔ Szybka lokalizacja źródła
✔ Klasyfikacja typu wyładowania
✔ Możliwość uzyskania raportu
✔ Wczesne wykrycie zagrożenia
TERMOCENT – nowoczesna diagnostyka energetyczna
Rozszerzenie oferty o profesjonalną detekcję wyładowań niezupełnych kamerą akustyczną pozwala nam oferować kompleksową, bezinwazyjną diagnostykę instalacji elektrycznych w przemyśle i budownictwie.
Jeżeli chcesz:
- sprawdzić stan rozdzielnicy,
- zweryfikować pracę stacji transformatorowej,
- uniknąć kosztownej awarii,
- otrzymać profesjonalny raport z klasyfikacją wyładowania.
