Profesjonalna termografia instalacji elektrycznych zgodna z wytycznymi branżowymi
Przegląd termowizyjny instalacji elektrycznej to specjalistyczne badanie diagnostyczne wykonywane bezkontaktowo przy użyciu kamery termowizyjnej podczas normalnej pracy urządzeń. Celem badania jest wykrycie anomalii cieplnych, które mogą prowadzić do awarii, przerw w produkcji lub pożaru instalacji.
Badania realizowane są zgodnie z aktualnymi wytycznymi technicznymi stosowanymi w przemyśle, utrzymaniu ruchu oraz procedurach oceny ryzyka technicznego obiektów.
Badanie określa rzeczywisty stan instalacji w momencie jego wykonania i stanowi element profilaktyki technicznej oraz zarządzania bezpieczeństwem infrastruktury.
Normy i wytyczne stosowane przy badaniach termowizyjnych
Badania termograficzne instalacji elektrycznych wykonywane są w oparciu o uznane standardy techniczne oraz dobre praktyki diagnostyczne stosowane przez rzeczoznawców i ubezpieczycieli przemysłowych:
- ISO 18434-1 — monitorowanie stanu i diagnostyka maszyn
- ISO 18436-7 — kwalifikacje personelu termograficznego
- IEC TS 62446-3 — badania instalacji fotowoltaicznych
- ASTM E1934 — diagnostyka urządzeń elektrycznych podczerwienią
- VdS 2851 / 2858 — prewencja szkód i bezpieczeństwo eksploatacji
Badania termowizyjne stanowią uzupełnienie standardowych pomiarów elektrycznych wymaganych przepisami — nie zastępują ich, lecz rozszerzają diagnostykę o analizę cieplną w warunkach pracy instalacji.
Zakres przeglądu termowizyjnego instalacji elektrycznych
Przegląd obejmuje elementy instalacji niskiego napięcia oraz wybrane elementy instalacji średniego i wysokiego napięcia dostępne optycznie dla kamery.
Typowo badaniem objęte są:
✔ rozdzielnice i szafy elektryczne
✔ połączenia kablowe i zaciski
✔ styki aparatów elektrycznych
✔ szyny zbiorcze
✔ transformatory i przekładniki
✔ silniki elektryczne
✔ kable zasilające i wiązki kablowe
✔ elementy układów kompensacji mocy
Zakres badania uzgadniany jest z właścicielem instalacji i dokumentowany w raporcie końcowym.
Warunki wykonania badań — wymagania techniczne
Aby przegląd termowizyjny był miarodajny diagnostycznie, musi być wykonany w określonych warunkach eksploatacyjnych:
Obciążenie instalacji
Badanie przeprowadza się podczas normalnej pracy instalacji, najlepiej przy obciążeniu zbliżonym do znamionowego (zalecane minimum ok. 30%).
Dostęp optyczny do urządzeń
Badane elementy muszą być widoczne dla kamery — osłony mogą być zdejmowane wyłącznie przez uprawniony personel elektryczny.
Warunki pomiarowe
Dla każdego pomiaru należy przeanalizować parametry kompensacyjne, w tym:
- emisyjność powierzchni
- temperatura odbita
- temperatura powietrza
- wilgotność
- odległość pomiarowa
Bezpieczeństwo badań
Badania wykonywane są bezkontaktowo z zachowaniem wymaganych odległości od urządzeń pod napięciem oraz w obecności osoby odpowiedzialnej za instalację.
Sprzęt wykorzystywany do badań termograficznych
Profesjonalne badanie wymaga zastosowania uznanego sprzętu pomiarowego spełniającego wymagania jakościowe stosowane w diagnostyce przemysłowej.
Minimalne parametry kamery termowizyjnej:
- detektor min. 320 × 240 pikseli
- dokładność pomiaru ±2°C lub ±2%
- czułość termiczna ≤ 0,08 K
- regulowane parametry środowiskowe pomiaru
- aktualne świadectwo kalibracji lub wzorcowania
Badanie wspierane jest dodatkowymi pomiarami elektrycznymi oraz dokumentacją fotograficzną.

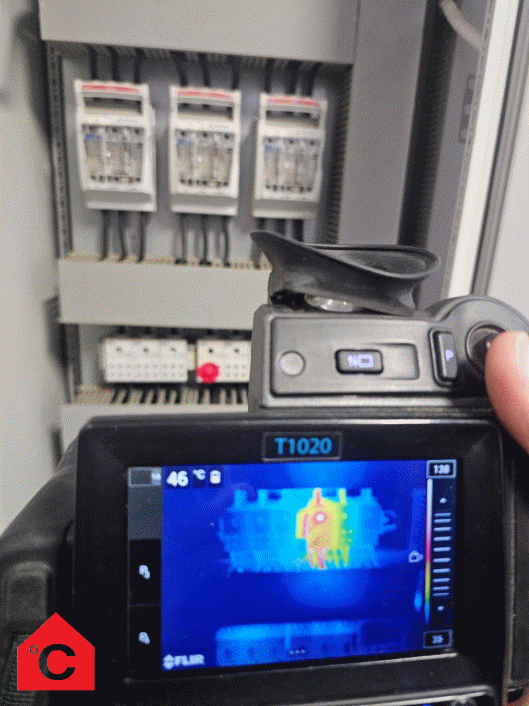

Przykład naszej kamery:
| Kamera termograficzna: | FLIR T1020 |
| Zakres temperatur: | -40˚C do 2000˚C |
| Rozdzielczość: | 1024 x 768 pikseli |
| Rozdzielczość termiczna (NETD): | <0,02˚C przy +30˚C |
| Dokładność: | ±1°C (±1,8°F) lub ±1% przy 25⁰C |
| Widmo: | 7,5 do 14 μm |
| Obiektyw: | 45˚ |
Ocena wyników badania termowizyjnego
Ocena stanu instalacji opiera się na analizie rozkładu temperatur oraz porównaniu elementów o tej samej konstrukcji i obciążeniu.
Podstawowe kryteria diagnostyczne obejmują:
- przyrost temperatury względem elementu referencyjnego
- temperaturę bezwzględną komponentu
- asymetrię temperaturową w układach trójfazowych
- nietypowy rozkład temperatur
Wyniki klasyfikowane są według poziomu ryzyka technicznego i pilności działań eksploatacyjnych.

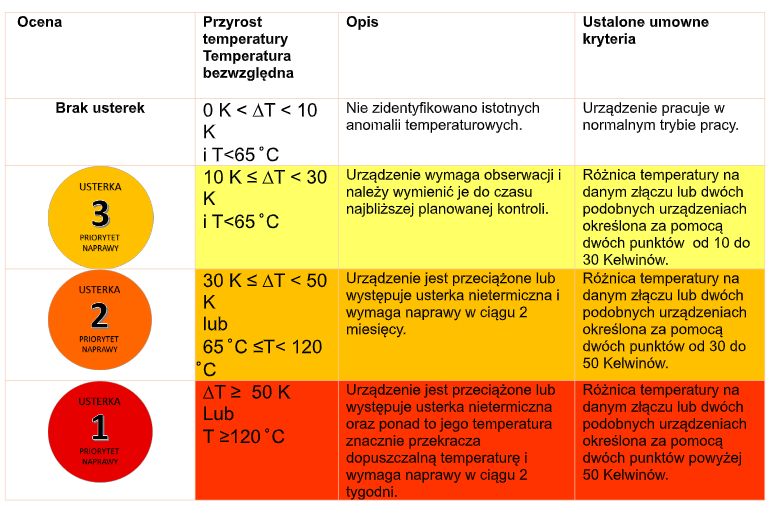

Klasyfikacja nieprawidłowości termicznych
W praktyce diagnostycznej stosuje się klasyfikację anomalii według przyrostu temperatury ΔT oraz poziomu ryzyka eksploatacyjnego:
Kategoria 0 — brak nieprawidłowości
Temperatury w normie, brak działań korygujących.
Kategoria 1 — zalecane monitorowanie
Niewielka różnica temperatur, kontrola w kolejnych przeglądach.
Kategoria 2 — wymagana naprawa planowa
Podwyższona temperatura wskazująca na pogarszający się stan połączenia lub elementu.
Kategoria 3 — stan niebezpieczny
Wysokie ryzyko awarii lub pożaru — konieczna pilna interwencja.
PRZY TEMPERATURZE POWIETRZA WOKÓŁ URZĄDZENIA +30 st. C (dotyczy temperatury bezwzględnej)
Raport z badania termowizyjnego instalacji elektrycznej
Raport z przeglądu termowizyjnego stanowi dokument techniczny wykorzystywany w utrzymaniu ruchu oraz procedurach oceny ryzyka.
Raport zawiera m.in.:
- dane obiektu i zakres badania
- parametry pracy instalacji
- zastosowany sprzęt pomiarowy
- kwalifikacje personelu
- zestawienie sprawdzonych urządzeń
- dokumentację termograficzną
- klasyfikację anomalii
- zalecenia techniczne
- wskazanie elementów niedostępnych
Korzyści z wykonania przeglądu termowizyjnego
Profesjonalna inspekcja termowizyjna instalacji elektrycznej pozwala:
✔ wykryć luźne połączenia elektryczne
✔ ograniczyć ryzyko pożaru instalacji
✔ zapobiegać awariom produkcyjnym
✔ spełnić wymagania ubezpieczyciela
✔ planować działania serwisowe
✔ zwiększyć bezpieczeństwo eksploatacji
Badanie wykonywane jest bez wyłączeń technologicznych i bez ingerencji w pracę instalacji.
Jak często wykonywać badanie termowizyjne
W praktyce przemysłowej oraz procedurach zarządzania ryzykiem zaleca się wykonywanie badań okresowo, najczęściej raz w roku lub częściej w instalacjach o podwyższonym obciążeniu lub znaczeniu strategicznym.
TERMOCENT — specjalistyczne badania termowizyjne instalacji elektrycznych
TERMOCENT wykonuje przeglądy termowizyjne instalacji elektrycznych zgodnie z aktualnymi standardami branżowymi oraz wymaganiami stosowanymi w diagnostyce technicznej i procedurach ubezpieczeniowych.
Badania realizowane są przez wykwalifikowany personel z zastosowaniem profesjonalnego sprzętu pomiarowego oraz jednolitej metodyki diagnostycznej.
